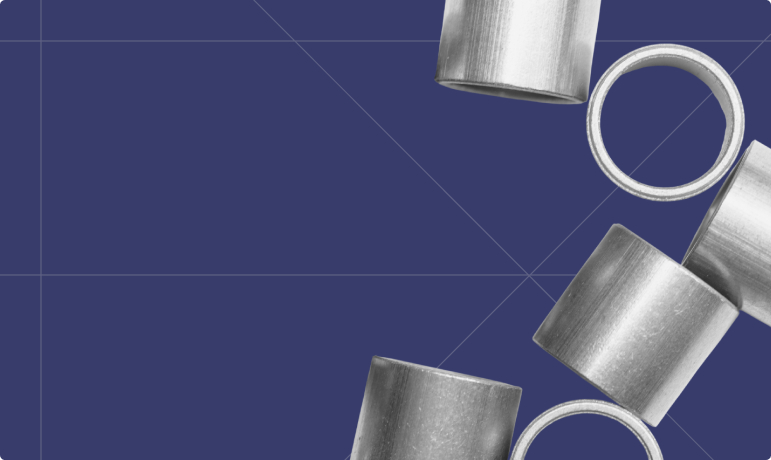

Изготовление стальных втулок скольжения на заказ
- Гладкие, с буртиком, ступенчатые, с канавками, отверстиями для смазки.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 рабочих дней.
- Доставка в Самару или в другие регионы России.
Втулки скольжения из стали служат опорами или направляющими для деталей с вращательным, поступательным либо качательным движением. Работу соединения определяют материал, состояние сопряженных поверхностей, зазор, нагрузка, скорость движения, условия смазывания. Прочность сама по себе не гарантирует низкого трения, а также требуемой износостойкости.
Конструкция втулок скольжения из стали
Форму выбирают по устройству узла, способу установки. Расположение канавок, отверстий, других элементов задают в документации с учетом их назначения.
| Конструкция или особенность | Описание | Параметры заказа |
| Гладкая цилиндрическая | Без буртиков и ступеней | Наружный и внутренний диаметры, длина, допуски |
| С буртиком | Имеет выступ у торца | Диаметр и толщина буртика, переходы, требования к опорной поверхности |
| Ступенчатая | Диаметры меняются по длине | Размеры отдельных участков, их взаимное расположение |
| С канавками | Предусмотрены углубления для распределения смазки | Профиль, глубина, протяженность, расположение |
| С отверстиями | Есть каналы для подачи смазки или другие конструктивные элементы | Диаметр, направление, положение относительно базовых поверхностей |
| Нестандартная | Соответствует чертежу заказчика | Фаски, проточки, пазы, другие элементы |
Возможность выпуска тонкостенной втулки оцениваем по диаметрам, длине, допускам, условиям монтажа.
Материал и требования к рабочей поверхности
При изготовлении втулок скольжения из стали марку и состояние заготовки выбирают по документации. Доступность нужного материала проверяем до запуска заказа.
Если предусмотрено упрочнение, согласуем способ обработки, твердость, а также другие контролируемые характеристики. Закалку, цементацию с последующей термообработкой или иной метод назначают с учетом сплава, конструкции. Технологический маршрут должен обеспечить окончательные размеры, состояние поверхности по чертежу.
Защитное покрытие рассматривают отдельно от требований к зоне скольжения. Возможность его нанесения, толщину слоя, участки без покрытия уточняют при подготовке производства.
Основные параметры заказа
Для расчета стоимости стальных втулок скольжения на заказ направьте документацию или сведения о детали, условиях ее работы.
| Параметр | Сведения для расчета |
| Основание для выпуска | Чертеж, техническое задание, ТУ, спецификация, эскиз или образец |
| Конструкция | Гладкая, с буртиком, ступенчатая, с дополнительными элементами |
| Основные размеры | Наружный и внутренний диаметры, общая длина |
| Буртики и ступени | Диаметры, длины участков, переходы, фаски |
| Посадочные поверхности | Допуски размеров, требования к форме, взаимному расположению |
| Рабочее отверстие | Размер, допуск, шероховатость, требования к окончательной обработке |
| Смазочные элементы | Канавки, отверстия, их размеры, положение |
| Материал | Марка стали, нормативный документ, состояние заготовки |
| Упрочнение | Способ обработки, твердость, дополнительные требования |
| Покрытие | Тип, толщина, зоны нанесения, участки без защитного слоя |
| Вал или палец | Размеры, допуски, материал, твердость, шероховатость рабочей поверхности |
| Корпус | Размеры и допуски посадочного отверстия |
| Монтаж | Способ установки, необходимость обработки после монтажа |
| Рабочие условия | Величина и направление нагрузки, вид и скорость движения, температура, рабочая среда |
| Смазывание | Вид смазочного материала, способ подачи, режим обслуживания |
| Контроль | Проверяемые характеристики, необходимость протоколов |
| Поставка | Количество, маркировка, упаковка, желаемый срок |
Если чертежа нет, передайте образец, фотографии, известные размеры.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы производства втулок скольжения из стали
От чего зависит цена изготовления стальных втулок скольжения
Стоимость производства втулок скольжения из стали рассчитываем по документации или образцу с учетом материала, конструкции, а также объема партии.
Жесткие допуски, тонкие стенки, упрочнение или финишные операции могут потребовать специальной оснастки, увеличить трудоемкость. При отсутствии чертежа в расчет включаем обмер, подготовку исходных данных.
Цену, срок выполнения заказа, условия поставки укажем в коммерческом предложении.
- Марка стали, состояние, доступность заготовки
- Диаметры, длина, масса
- Толщина стенки, буртики, ступени, переходы
- Припуски, объем удаляемого металла
- Допуски размеров, формы, взаимного расположения поверхностей
- Требования к шероховатости
- Канавки, отверстия, пазы, проточки
- Термообработка, заданная твердость
- Шлифование или другие финишные операции
- Покрытие, зоны его нанесения
- Количество изделий, настройка оборудования, необходимая оснастка
- Дополнительный контроль, сопроводительные документы
- Маркировка, упаковка, условия поставки
Как сделать заказ
Где применяют втулки скольжения из стали
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Можно ли изготовить втулку скольжения из стали с припуском под обработку после установки?
Да. Припуск, предварительные размеры, требования к готовому отверстию согласуют до производства. В чертеже указывают, какие операции выполняет заказчик. -
Всегда ли нужна термообработка?
Нет. Ее выполняют, если это предусмотрено документацией для выбранной марки стали, назначения детали. -
Когда требуется шлифование рабочего отверстия?
Когда оно необходимо для получения заданных размеров, формы, шероховатости, в том числе после термообработки. Шлифование не обязательно для каждой втулки: способ окончательной обработки выбирают по требованиям чертежа. -
Можно ли нанести защитное покрытие только на наружную поверхность втулки скольжения из стали?
Да, если выбранная технология допускает избирательное нанесение. Рабочее отверстие или другие участки без покрытия защищают на время обработки. Зоны нанесения, толщину слоя, окончательные размеры указывают в чертеже. -
Можно ли восстановить размеры по изношенному образцу?
Образец помогает определить конструкцию, но износ или повреждения могут изменить его геометрию. Желательно приложить сборочный чертеж, сведения об ответных деталях либо неповрежденное аналогичное изделие. Недостающие параметры согласуем отдельно. -
Можно ли заменить бронзовую втулку стальной?
Замена требует оценки пары трения, а также условий эксплуатации. Совпадение размеров не подтверждает взаимозаменяемость материалов. Для рассмотрения направьте исходную документацию, сведения о работе узла.
