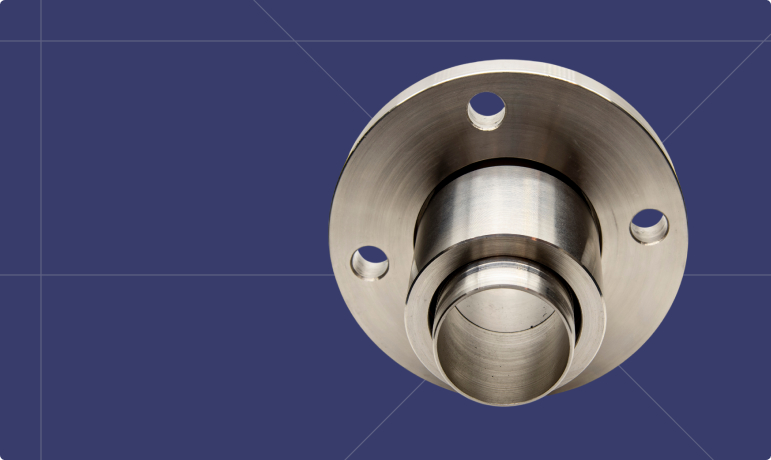

Изготовление втулок скольжения с фланцем на заказ
- Единичные изделия, опытные образцы, серийные партии.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 рабочих дней.
- Доставляем в Самару или в другие регионы России.
Фланцевая втулка скольжения сочетает цилиндрическую опорную часть с выступом у торца. Прилегая к корпусу, фланец задает глубину установки. В зависимости от конструкции он также служит элементом крепления или воспринимает осевую нагрузку.
Конструкция и назначение фланца
Внешне похожие исполнения могут решать разные задачи: ограничивать глубину посадки, обеспечивать крепление винтами, контактировать с движущейся ответной деталью. Функция выступа определяет его форму, габариты, требования к обработке.
| Исполнение | Особенность конструкции | Данные в чертеже |
| С установочным фланцем | Упор при монтаже в корпус | Диаметр, толщина выступа, длина цилиндрической части, опорный торец |
| С рабочим торцом | Восприятие осевой нагрузки | Контактная зона, допуски, шероховатость, смазочные элементы |
| С крепежными отверстиями | Соединение с корпусом через фланец | Количество, диаметры, расположение отверстий, резьба, зенковки |
| Со ступенчатой цилиндрической частью | Несколько участков разного диаметра | Посадочные размеры, длины ступеней, переходы, базы контроля |
| Со смазочными каналами | Подача смазки к отверстию или рабочему торцу | Направление каналов, профиль канавок, точки подачи |
| С нестандартным фланцем | Контур под компоновку узла | Габариты, выборки, пазы, крепежные элементы |
Общую длину указывают отдельно от длины цилиндрической части. Радиус, фаску или проточку у основания фланца согласуют с формой ответной поверхности корпуса.
Материал и обработка поверхностей
Производство втулок скольжения с фланцем выполняем из материала, предусмотренного документацией. Бронза, сталь, латунь, медь не являются равноценными вариантами для любой пары трения. Марку, состояние заготовки выбирают по нагрузке, режиму движения, температуре, условиям смазывания.
На чертеже разграничивают:
- наружную посадочную поверхность,
- отверстие под вал или палец,
- торец, прилегающий к корпусу,
- поверхность фланца, контактирующую с движущейся деталью.
Для каждого участка задают необходимые допуски, шероховатость. При необходимости нормируют перпендикулярность торца относительно оси, взаимное расположение цилиндрических участков, положение крепежных отверстий. Базы контроля обозначают в документации.
Данные для расчета заказа
Если нужна фланцевая втулка скольжения по чертежам, направьте актуальную редакцию документа. Сборочная схема поможет проверить сопряжения, положение опорного торца, доступ к крепежу.
| Параметр | Необходимые сведения |
| Документация | Чертеж, техническое задание, ТУ, спецификация, эскиз или образец |
| Цилиндрическая часть | Наружный и внутренний диаметры, длина, ступени |
| Фланец | Форма, диаметр или габариты, толщина |
| Переход к фланцу | Радиус, фаска, проточка, сопряжение с корпусом |
| Длина | Общая длина, протяженность отдельных участков |
| Посадка в корпус | Допуск наружного диаметра, способ установки |
| Рабочее отверстие | Размер, допуск, шероховатость, необходимость обработки после монтажа |
| Торцы | Назначение, требования к геометрии |
| Крепежные отверстия | Количество, диаметры, расположение, резьба, зенковки |
| Смазочные элементы | Каналы, канавки, карманы, точки подачи |
| Материал | Марка, нормативный документ, состояние заготовки |
| Ответные детали | Характеристики вала, пальца, корпуса, упорной поверхности |
| Нагрузки | Радиальная и осевая составляющие, направление, характер изменения |
| Эксплуатация | Вид движения, скорость, температура, рабочая среда |
| Смазывание | Смазочный материал, способ подачи, порядок обслуживания |
| Фиксация | Удержание от осевого смещения, защита от проворота |
| Контроль | Проверяемые характеристики, необходимость протоколов |
| Партия | Количество изделий, маркировка, упаковка, желаемый срок |
При работе по образцу уточняют исходные посадочные размеры, так как износ отверстия, торца или наружного участка может исказить геометрию.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы производства втулок скольжения с фланцем
От чего зависит цена фланцевой втулки скольжения
Стоимость изготовления втулок с фланцем рассчитываем по документации или образцу с учетом материала, размеров, конструкции, а также объема партии.
Трудоемкость и цену могут увеличить большой диаметр фланца, тонкие стенки, крепежные отверстия, сложные смазочные канавки, жесткие допуски. При отсутствии чертежа в расчет включаем обмер, подготовку исходных данных.
Итоговую сумму, срок выполнения заказа, условия поставки указываем в коммерческом предложении.
- Количество изделий
- Марка, состояние, доступность материала
- Наружный и внутренний диаметры, длина, масса
- Форма, размеры, толщина фланца
- Толщина стенки, ступени, переходы
- Вид полуфабриката, способ получения заготовки
- Припуски, объем удаляемого металла
- Допуски размеров, формы, взаимного расположения поверхностей
- Требования к шероховатости
- Крепежные отверстия, резьба, зенковки
- Смазочные канавки, карманы, каналы
- Пазы, выборки, проточки
- Финишные операции
- Настройка оборудования, необходимая оснастка
- Обмер образца, подготовка исходных данных
- Дополнительный контроль, сопроводительные документы
- Маркировка, упаковка, условия поставки
Как сделать заказ
Где применяют фланцевые втулки скольжения
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Чем фланцевая втулка скольжения отличается от цилиндрической без фланца?
У нее есть выступ у торца — установочный упор при монтаже в корпус. У цилиндрической втулки без фланца такого элемента нет. -
Всегда ли фланец рассчитан на осевую нагрузку?
Нет. Его назначение может ограничиваться установкой. Использование торца как рабочей поверхности должно быть предусмотрено конструкцией. -
Предотвращает ли фланец проворот втулки?
Круглый выступ сам по себе не защищает от проворота. Фиксацию обеспечивают выбранной посадкой, крепежом или другими предусмотренными конструкцией элементами. -
Почему нужно указывать переход между фланцем и цилиндрической частью?
Несогласованный радиус, фаска или проточка могут помешать прилеганию к корпусу. Геометрию перехода задают с учетом ответной поверхности. -
Можно ли оставить отверстие под окончательную обработку после монтажа?
Возможность согласуем по документации. Укажите предварительный размер, припуск, параметры готового отверстия, операции на стороне заказчика.
