Болт фундаментный ГОСТ 24379.1-80
Болт фундаментный ГОСТ 24379.1-80
Особенности конструкции
Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:
- первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
- второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
- третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
- четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
- пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
- шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.
Болты фундаментные широко используются при возведении различных сооружений:
- при создании надёжного соединения двух элементов;
- для крепежа фундаментных плит;
- для соединения с залитым фундаментом;
- при фиксации различных конструкций, например, наружного освещения.
Стоит отметить, что для каждого конкретного случая необходимо выбирать крепёжный элемент соответствующего размера. Поэтому, прежде чем купить болты ГОСТ 24378.1 80, мы рекомендуем обратиться к нашим менеджерам. Сотрудники помогут выбрать изделие необходимого диаметра, а также оформят заказ.
Производитель СПбЗКИ предлагает приобрести болты ГОСТ 24378.1 80 по самой выгодной цене. Продукция отличается высоким качеством, что подтверждено соответствующими сертификатами. Также сотрудники помогут подобрать дополнительную фурнитуру, которая потребуется при работе с крепёжной арматурой.
Примеры установки фундаментных болтов ГОСТ 24379.1-80
- До заливки бетона необходимо установить вариант изогнутых болтов пример — 1.
- Для последующей заливки фундамента внутри готового колодца на стенках устанавливаются изогнутые болты — пример 2.
- Варианты изогнутых болтов 1, 2 и 3 вместе с анкерной плитой также монтируются до заливки фундамента бетоном — примеры 3, 4 и 5.
- Перед установкой нескольких изогнутых болтов для заливки фундамента, анкерную плиту вместе с нижними шпильками необходимо установить заранее на место бетонирования. Монтирование на стенки производится поворотным или надвигающим методом, а верхние шпильки вворачиваются с помощью муфты и закрепляются свариванием после установки оборудования — пример 6.
- Анкерную арматуру монтируют также до заливки фундамента вместе с изогнутыми болтами вариантов 1, 2 и 3. Шпильки устанавливаются уже после формирования фундамента — примеры 7, 8 и 9.
- В заранее высверленные отверстия фундамента необходимо установить прямые болты со специальным конусным наконечником — варианты 1, 2 и 3. Дополнительно эти болты закрепляются в бетоне с помощью клея на основе эпоксида или силикона — пример 10. Также укрепить болты можно виброусадочным методом с помощью цемента и песка — пример 11. На примере 12 показано, как фундаментные болты можно закрепить разжимной штангой. На примере 13 это делается с помощью раствора цемента и виброусадки в него шпилек болтов.
| Пример 1 | Пример 2 | Пример 3 |
 |
 |
 |
| Пример 4 | Пример 5 | Пример 6 |
 |
 |
 |
| Пример 7 | Пример 8 | Пример 9 |
 |
 |
 |
| Пример 10 | Пример 11 | Пример 12 |
 |
 |
 |
| Пример 13 | ||
 |
Условные обозначения:
- 1 — фундамент
- 2 — подливка
- 3 — оборудование или строительная конструкция
- 4 — колодец
- 5 — бетон на мелком заполнителе
- 6 — скважина
- 7 — клеевой состав
- 8 — цементно-песчаная смесь
- 9 — цементный раствор
Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:
- первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
- второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
- третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
- четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
- пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
- шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.
Технические характеристики изделия
- материал изготовления: сталь марок 3, 20, 35, 09Г2С;
- номинальная длина, мм: от 300 до 2800;
- номинальный диаметр, мм: от 12 до 48;
- масса, гр: от 0,021 до 7,99.
Особенности конструкции
Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:
- первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
- второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
- третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
- четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
- пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
- шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.
Болты фундаментные широко используются при возведении различных сооружений:
- при создании надёжного соединения двух элементов;
- для крепежа фундаментных плит;
- для соединения с залитым фундаментом;
- при фиксации различных конструкций, например, наружного освещения.
Стоит отметить, что для каждого конкретного случая необходимо выбирать крепёжный элемент соответствующего размера. Поэтому, прежде чем купить болты ГОСТ 24378.1 80, мы рекомендуем обратиться к нашим менеджерам. Сотрудники помогут выбрать изделие необходимого диаметра, а также оформят заказ.
Производитель СПбЗКИ предлагает приобрести болты ГОСТ 24378.1 80 по самой выгодной цене. Продукция отличается высоким качеством, что подтверждено соответствующими сертификатами. Также сотрудники помогут подобрать дополнительную фурнитуру, которая потребуется при работе с крепёжной арматурой.
Примеры установки фундаментных болтов ГОСТ 24379.1-80
- До заливки бетона необходимо установить вариант изогнутых болтов пример — 1.
- Для последующей заливки фундамента внутри готового колодца на стенках устанавливаются изогнутые болты — пример 2.
- Варианты изогнутых болтов 1, 2 и 3 вместе с анкерной плитой также монтируются до заливки фундамента бетоном — примеры 3, 4 и 5.
- Перед установкой нескольких изогнутых болтов для заливки фундамента, анкерную плиту вместе с нижними шпильками необходимо установить заранее на место бетонирования. Монтирование на стенки производится поворотным или надвигающим методом, а верхние шпильки вворачиваются с помощью муфты и закрепляются свариванием после установки оборудования — пример 6.
- Анкерную арматуру монтируют также до заливки фундамента вместе с изогнутыми болтами вариантов 1, 2 и 3. Шпильки устанавливаются уже после формирования фундамента — примеры 7, 8 и 9.
- В заранее высверленные отверстия фундамента необходимо установить прямые болты со специальным конусным наконечником — варианты 1, 2 и 3. Дополнительно эти болты закрепляются в бетоне с помощью клея на основе эпоксида или силикона — пример 10. Также укрепить болты можно виброусадочным методом с помощью цемента и песка — пример 11. На примере 12 показано, как фундаментные болты можно закрепить разжимной штангой. На примере 13 это делается с помощью раствора цемента и виброусадки в него шпилек болтов.
| Пример 1 | Пример 2 | Пример 3 |
|
|
|
| Пример 4 | Пример 5 | Пример 6 |
|
|
|
| Пример 7 | Пример 8 | Пример 9 |
|
|
|
| Пример 10 | Пример 11 | Пример 12 |
|
|
|
| Пример 13 | ||
|
Условные обозначения:
- 1 — фундамент
- 2 — подливка
- 3 — оборудование или строительная конструкция
- 4 — колодец
- 5 — бетон на мелком заполнителе
- 6 — скважина
- 7 — клеевой состав
- 8 — цементно-песчаная смесь
- 9 — цементный раствор
Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:
- первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
- второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
- третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
- четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
- пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
- шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.
Технические характеристики изделия
- материал изготовления: сталь марок 3, 20, 35, 09Г2С;
- номинальная длина, мм: от 300 до 2800;
- номинальный диаметр, мм: от 12 до 48;
- масса, гр: от 0,021 до 7,99.
Крепежная арматура анкерного типа, отличающаяся особой прочностью, способна выдерживать большие статические и динамические нагрузки. Конструкция болта включает шпильку, на одном конце которой располагаются элементы для фиксации со строительным основанием, а на другом — резьба.
Разновидности фундаментных болтов
Существует несколько типов фундаментных болтов, различающихся особенностями конструкции:

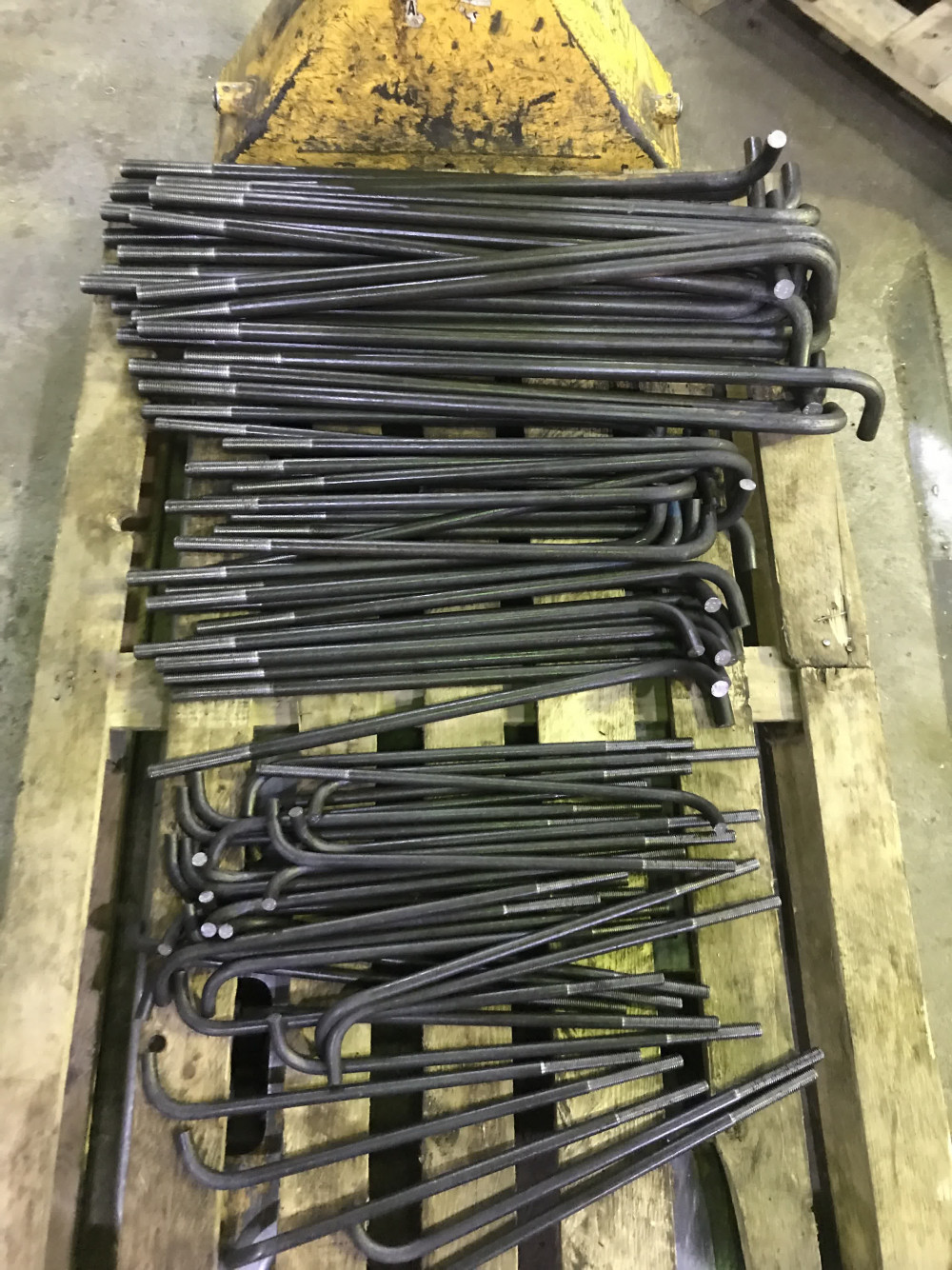

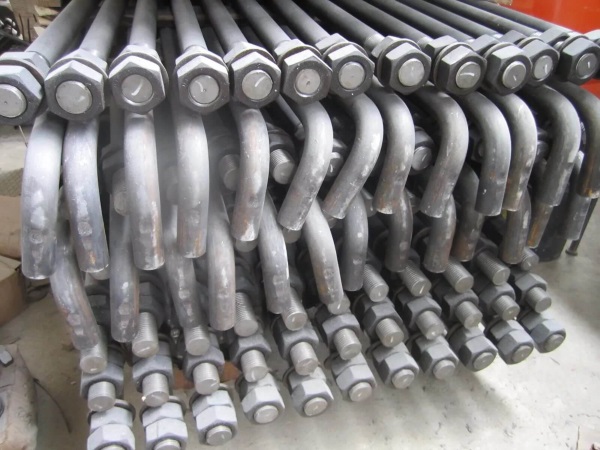

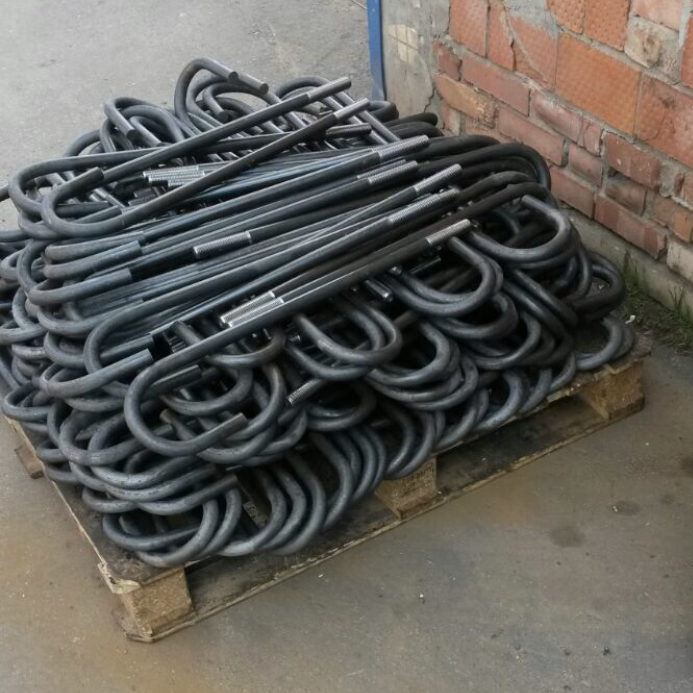

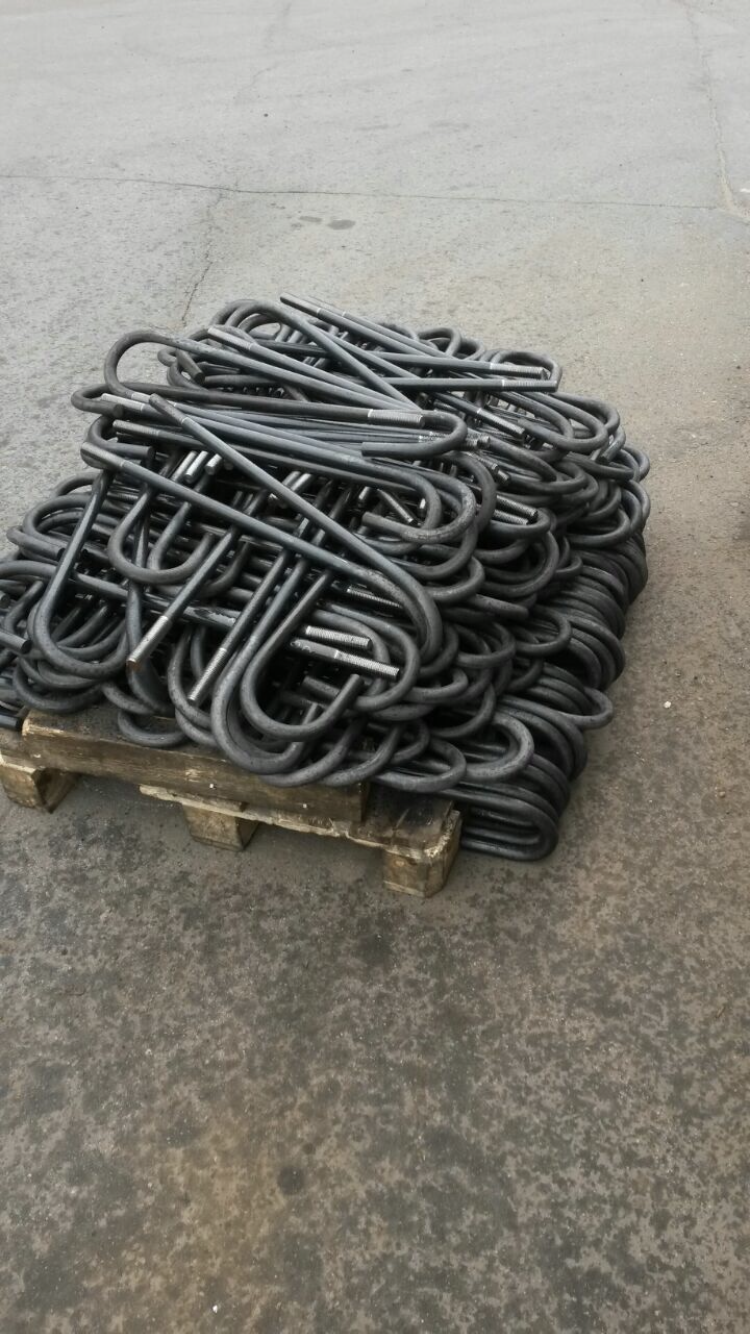

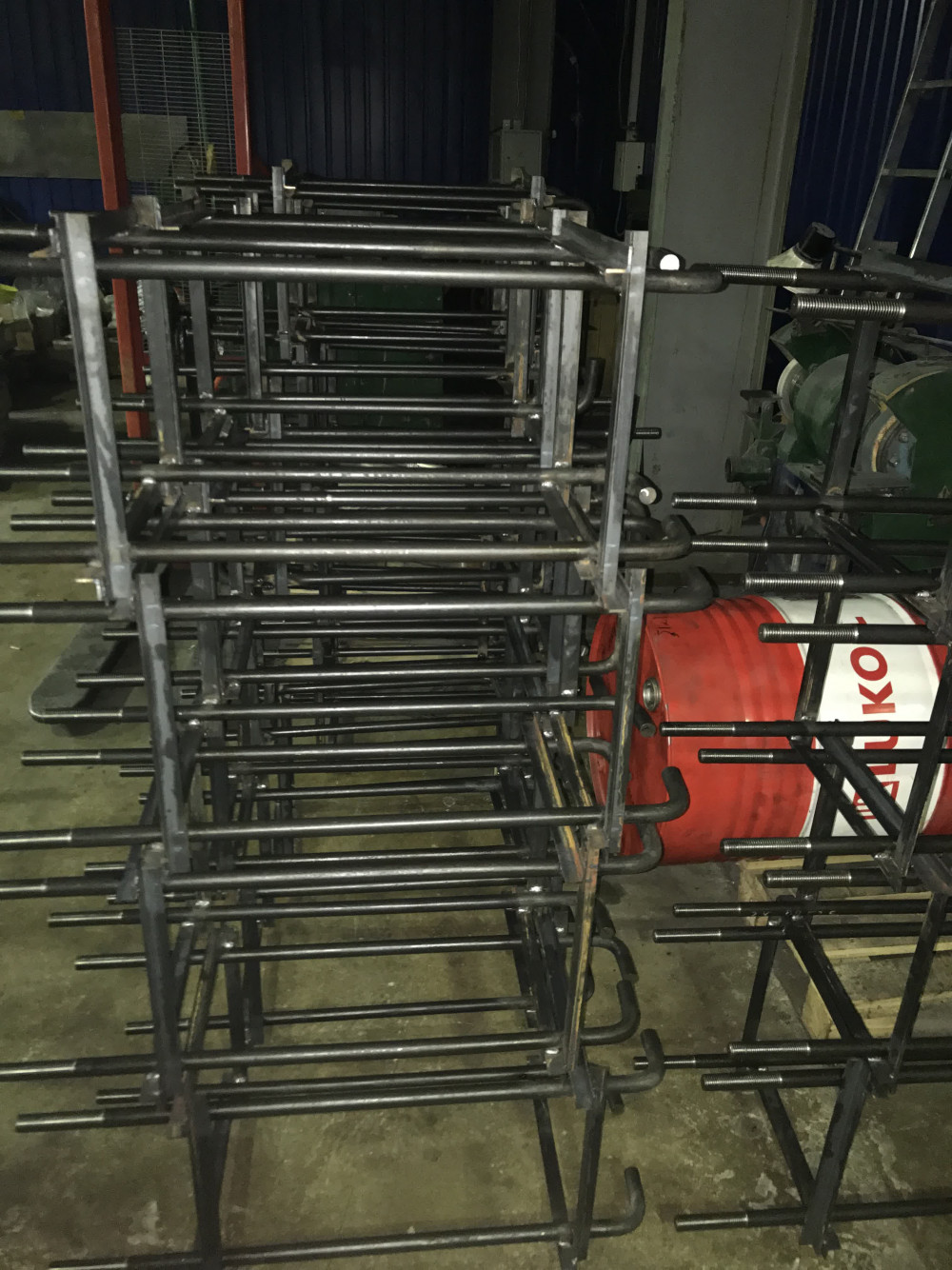

- Изогнутые фундаментные болты. Имеют геометрию «Г»-образной формы или изгибы на некоторых участках. На одном конце изделия располагаются фиксирующие элементы (гайка и шайба), на другом — изогнутая часть. Разновидности с одним изгибом устанавливаются до заливки основания, с несколькими — фиксируются в специально предназначенные отверстия, которые после заливаются бетонной смесью.

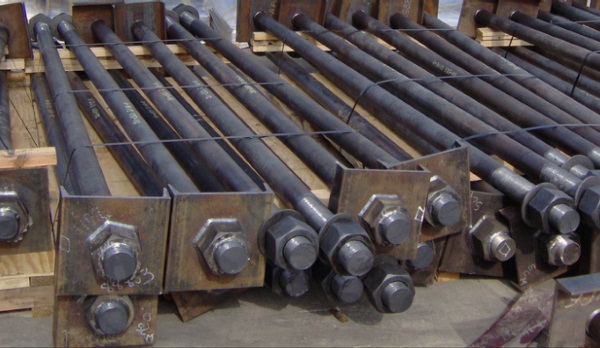

- Фундаментные болты с анкерной плитой. Необходимы для прочного соединения конструкций между собой. Плита находится на конце крепёжного элемента и оберегает болт от разрушения во время стягивания. Разновидность с анкерным упором устанавливается до заливки фундамента.
- Составные фундаментные болты. Характеризуются разбирающейся конструкцией, состоящей из нескольких деталей. В нижней области располагаются анкерный упор и муфта, которые крепятся в основание в момент его укладки или после заливки в специально высверленные отверстия. Верхняя часть соединяется с нижней с помощью резьбы, после чего дополнительно приваривается для обеспечения надёжного монтажа конструкции.

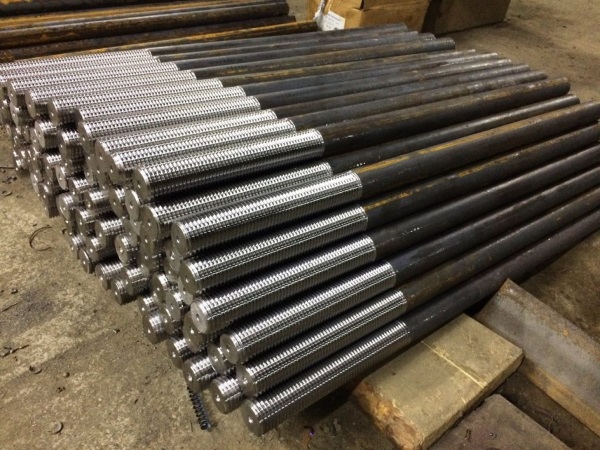

- Прямые фундаментные болты. Имеют прямую конструкцию, состоящую из шпильки с нанесённой резьбой и гайки. Установка болта фундаментного осуществляется после застывания заливки, а фиксируется изделие при помощи клея — силиконового или эпоксидного. Разновидность отличается высокой прочностью, однако не подходит для монтажа в конструкции с высокой вибрацией.

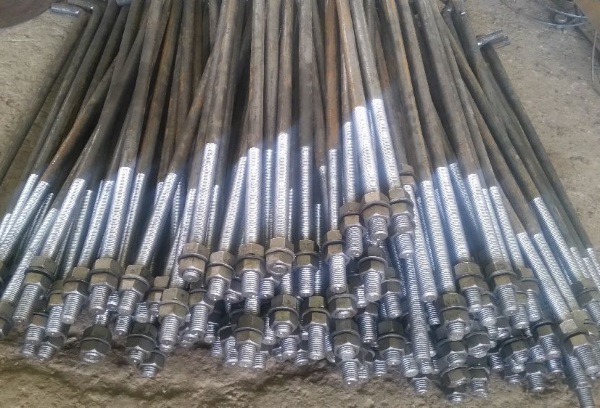

- Съёмные фундаментные болты. Изделие состоит из нескольких частей, а именно: анкерной арматуры, устанавливаемой в фундамент в момент заливки, и шпильки, оборудованной шайбой и гайкой, которая монтируется после завершения фундаментных работ.

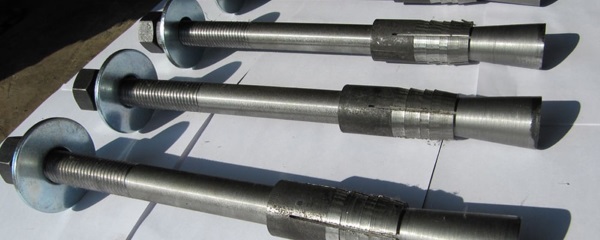

- Фундаментные болты с концом конической формы. Разновидности характеризуются окончанием конической формы, и выпускаются в нескольких вариациях: с конической втулкой, с расширенным окончанием и с разжимной цангой. Установка подобных моделей осуществляется в специально изготовленные отверстия.
Типы фундаментных болтов

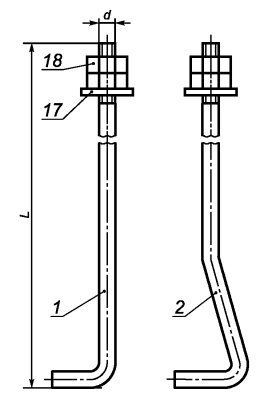

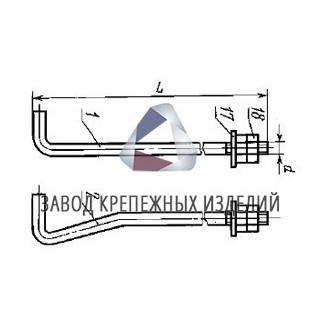

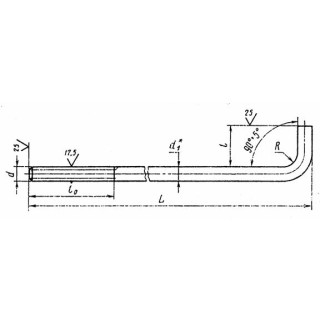

| Тип 1 Болты фундаментные изогнутые |

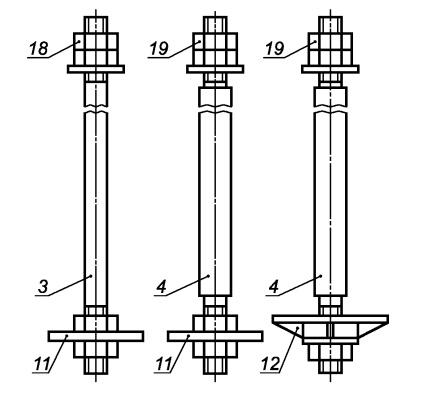

Тип 2 Болты фундаментные с анкерной плитой |
|||
| Вариант 1 М12-М48 |
Вариант 2 М12-М48 |
Вариант 1 М16-М48 |
Вариант 2 М56-М90 |
Вариант 3 М100-М140 |
|
|
|
|||

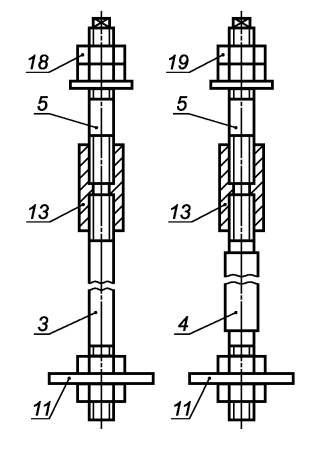

| Тип 3 Болты фундаментные составные |

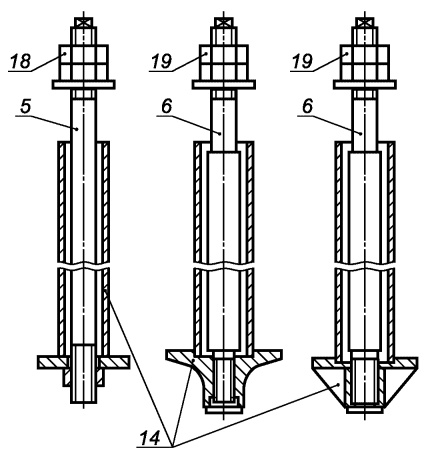

Тип 4 Болты фундаментные съемные |
|||
| Вариант 1 М24-М48 |
Вариант 2 М56-М64 |
Вариант 1 М24-М48 |
Вариант 2 М56-М125 |
Вариант 3 М56-М100 |
|
|
|
|||

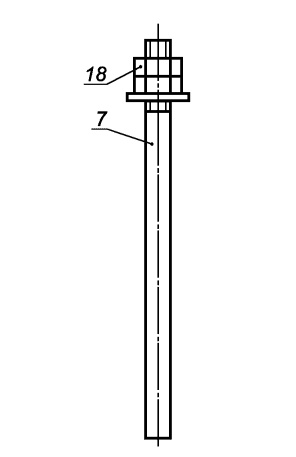

| Тип 5 Болт фундаментный прямой |

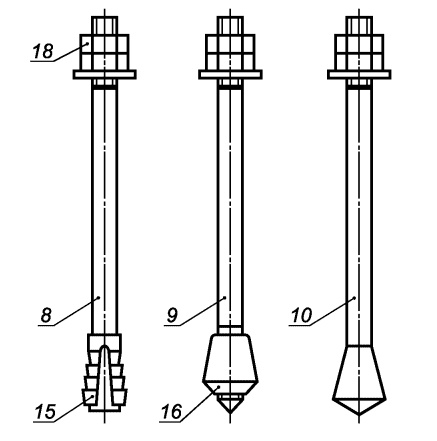

Тип 6 Болты фундаментные с коническим концом |
|||
| М12-М48 | Вариант 1 М12-М48 |
Вариант 2 М12-М48 |
Вариант 3 М12-М48 |
|
|
|
|
|||
Условные обозначения:
- 1-10 — шпилька;
- 11, 12 — плита анкерная
- 13 — муфта
- 14 — анкерная арматура
- 15 — цанга разжимная
- 16 — втулка коническая
- 17 — шайба
- 18 — гайка по ГОСТ 5915-70
- 19 — гайка по ГОСТ 10605-72
Материал изготовления
Болты производятся из стали различных марок, причём при выборе материала необходимо учитывать назначение крепёжной арматуры, климатических условий и размера диаметра резьбы:
- для монтажа строительных конструкций и специального оборудования — Ст3кп;
- для крепёжных элементов диаметром до 24 мм — Ст3пс и Ст3сп;
- для болтов до 48 мм — Ст20;
- для арматуры до 56 мм — 09Г2С;
- для особых крепежей — 10Г2С1.
Соединительные элементы болтов (гайки и шайбы) могут изготавливаться из марки той же стали, что и само изделие, а могут из стали более высокого класса. Анкерные упоры производятся методом литья или вытачивания из чугуна или стали, устойчивой к образованию коррозии.
Сфера применения фундаментных болтов
Фундаментные болты широко используются в следующих ситуациях:
- при установке конструкций с внушительной массой и тяжёлого оборудования;
- фиксации металлических изделий с бетонным основанием;
- для соединения поворотных конструкций.
Достоинства фундаментных болтов
Крепёжная арматура обладает рядом неоспоримых достоинств:
- выпускается в разных размерах, благодаря чему можно купить фундаментные болты с учётом индивидуальных инженерных особенностей конструкции;
- характеризуются несколькими способами монтажа, позволяющими устанавливать изделие во время заливки фундамента или после его полного застывания;
- обеспечивают эффективное и надёжное соединение монтируемых изделий;
- обладают высокой прочностью, устойчивостью к внешнему воздействию;
- при соблюдении технологии монтажа будут безотказно служить в течение длительного периода.
Перед покупкой фундаментных болтов нужно уделить особое внимание некоторым характеристикам:
- Глубина монтажа соединительной арматуры. Выбирается с учётом требований ГОСТ.
- Состав и марка бетона, из которого изготавливается фундамент.
- Длина и толщина изделия. Характеристики напрямую зависят от марки стали, используемой при изготовлении крепёжной арматуры.
- Конструкция и размер гаек и шайб. Параметры должны соответствовать требованиям ГОСТ 24379.1-80. Не допускается применение элементов неподходящего размера.
- Форма болтов. Зависит от функции, которые должны выполнять приспособления.
Санкт-Петербургский завод крепежных изделий «СПбЗКИ» предлагает купить фундаментные болты по выгодной цене. Ознакомиться с реализуемой продукцией можно с помощью удобного каталога на сайте. А если возникли вопросы, менеджеры компании ответят на них, помогут выбрать наиболее подходящий вариант крепёжной арматуры, оформят заказ. Сотрудничество с нами — гарантия покупки высококачественной продукции по самой выгодной стоимости.
