Изготовление штифтов на заказ
- Единичные изделия, опытные образцы, мелкие или серийные партии.
- Полный цикл — от подбора материала и разработки технологии до доставки в Самару или другой регион РФ.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 дней.

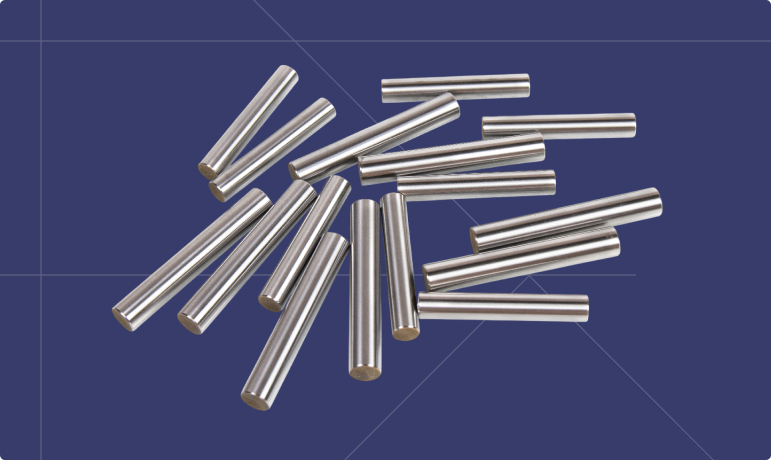

Металлические штифты помогают задать взаимное положение деталей или закрепить их в узле. Конструкцию выбирают с учетом назначения соединения, нагрузки, условий монтажа и демонтажа. Такие изделия применяют в корпусах, валах, рычагах, приспособлениях, а также других механизмах.
Конструкция и исполнения металлических штифтов
По форме основной поверхности различают цилиндрические и конические штифты. Дополнительно они могут иметь резьбу, насечки, проточки, отверстия. Геометрию этих элементов задают по их назначению и расположению в узле.
| Конструкция или особенность | Описание | Что уточняем при заказе |
| Цилиндрическая поверхность | Основной посадочный участок имеет постоянный номинальный диаметр | Диаметр, длина, допуски, форма торцов, шероховатость |
| Коническая поверхность | Диаметр изменяется по длине | Конусность, длина, диаметр в заданном сечении, параметры ответного отверстия |
| Резьбовой элемент | Предусмотрена наружная или внутренняя резьба | Обозначение, длина или глубина, назначение |
| Насечки | Выполнены на отдельных участках поверхности | Профиль, протяженность, расположение, условия установки |
| Проточки или отверстия | Служат для фиксации либо взаимодействия с другими деталями | Размеры, положение относительно базовых поверхностей |
| Нестандартная геометрия | Соответствует документации заказчика | Ступени, бурты, переходы, пазы, параметры сопряжения |
Пружинные штифты — отдельная группа изделий. Возможность выполнения такого заказа уточняйте при обращении.
Изготовление штифтов по ГОСТ
Нормативный документ выбирают по конструкции и состоянию изделия:
- ГОСТ 3128-70 — цилиндрические незакаленные штифты;
- ГОСТ 3129-70 — конические незакаленные штифты.
Эти стандарты не охватывают автоматически все варианты соответствующей формы. Для других исполнений указывают применимый ГОСТ, ОСТ, DIN, ТУ или чертеж.
При выпуске нестандартной детали согласуем геометрию, материал, допуски, требования к поверхности и приемке. Для подготовки аналога импортного изделия направьте его обозначение, документацию либо образец.
Основные параметры заказа
Для коммерческого предложения нужны сведения о штифте и соединении, в котором он будет работать.
| Параметр | Что нужно указать |
| Основание для выпуска | Стандарт, ТУ, чертеж, техническое задание, спецификация, эскиз или образец |
| Исполнение | Цилиндрическое, коническое, с дополнительными элементами, индивидуальное |
| Размеры | Диаметр, общая длина, размеры отдельных участков |
| Коническая поверхность | Конусность, диаметр в заданном сечении |
| Посадочные участки | Допуски размеров, требования к форме и взаимному расположению поверхностей |
| Торцы | Фаски, скругления, форма заходной части |
| Дополнительные элементы | Резьба, насечки, проточки, пазы, отверстия |
| Ответное отверстие | Размеры, допуски, глубина, доступ при сборке |
| Материал | Марка и состояние заготовки |
| Термообработка | Необходимость, заданная твердость, дополнительные требования |
| Поверхность | Шероховатость, покрытие, зоны без защитного слоя |
| Условия работы | Нагрузка, температура, влажность, контакт со средой |
| Монтаж и демонтаж | Способ установки, требования к извлечению, доступ инструмента |
| Поставка | Количество, маркировка, упаковка, желаемый срок |
Если документации нет, передайте образец металлического штифта, фотографии, известные размеры. Для изношенной детали желательно приложить сведения об ответном отверстии, потому что фактический диаметр не всегда соответствует исходному.
Материалы и требования к поверхности
Марку и состояние материала выбирают с учетом нагрузки, условий эксплуатации, назначения соединения. Возможность применения конкретного сплава оцениваем до запуска заказа.
ООО «СПбЗКИ» принимает заявки на изделия из углеродистых, легированных, нержавеющих сталей, цветных металлов и сплавов. При необходимости в технологический маршрут включаем термообработку, шлифование, защитное покрытие.
Для посадочных участков задают шероховатость и допуски. Если предусмотрено покрытие, уточняют окончательные размеры после его нанесения, а также зоны, которые нужно оставить без защитного слоя.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы производства штифтов
От чего зависит цена изготовления штифтов
Стоимость рассчитываем по документации или образцу с учетом технологии, а также объема партии.
Посадочные поверхности с жесткими допусками, сложная геометрия и дополнительные элементы могут потребовать отдельных операций и оснастки. При отсутствии чертежа в расчет включаем обмер и разработку документации.
Цену, срок выполнения заказа, условия поставки укажем в коммерческом предложении.
- Диаметр, длина, расход материала
- Марка и состояние заготовки
- Конусность, ступени, бурты, переходы
- Резьба, насечки, проточки, пазы, отверстия
- Допуски размеров, формы, взаимного расположения поверхностей
- Требования к шероховатости
- Термообработка, заданная твердость
- Шлифование, защитное покрытие
- Разработка по образцу
- Объем партии, настройка оборудования, оснастка
- Дополнительный контроль
- Маркировка, упаковка, условия поставки
Как сделать заказ
Где применяют металлические штифты на заказ
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Как изготавливают штифты?
При механической обработке заготовке придают нужные размеры и форму, выполняют фаски, резьбу, отверстия, другие элементы. Термообработку, шлифование или покрытие добавляют, если они предусмотрены документацией. Последовательность зависит от конструкции, материала, объема партии, заданных характеристик. -
Можно ли восстановить размеры по изношенному образцу?
Образец позволяет оценить конструкцию, но износ может изменить посадочные размеры. Желательно предоставить чертеж узла, сведения об ответном отверстии или неповрежденную аналогичную деталь. Недостающие параметры согласуем отдельно. -
Какие сведения об ответном отверстии нужны для заказа?
Укажите диаметр, допуск, глубину, форму отверстия и условия сборки. Также полезны сведения о материале соединяемых деталей, способе установки, доступе инструмента при демонтаже. -
Можно ли изготовить металлический штифт с резьбой для извлечения?
Возможность оценим по чертежу или эскизу. Укажите расположение резьбы, ее обозначение, длину или глубину, предполагаемый способ демонтажа. -
Можно ли заменить материал при изготовлении штифта—аналога?
Замену согласуют до запуска заказа. Помимо марки учитывают состояние материала, твердость, нагрузку, условия эксплуатации. Для оценки направьте исходную документацию и требования к работе узла.
